NVM 20.07.016 CD - LGB wissels met grote radius

Tekeningnummer

20.07.016

Auteur

J.A.M. de Waal

Omschrijving

CD - LGB wissels met grote radius

Kwaliteit

gedetailleerde modelbouwtekeningen

Moeilijkheidsgraad

C

Schaal

1 : 22,5

Aantal bladen A00

0

Aantal bladen A0

0

Aantal bladen A1

0

Aantal bladen A2

0

Aantal bladen A3

0

Aantal bladen A4

0

Totaal aantal bladen tekening

0

Aantal bladen A4 tekst

0

Gewicht in gram

0

Bijzonderheden

dM 10/2012

Kopie artikel: 22.07.016 (2 blz)

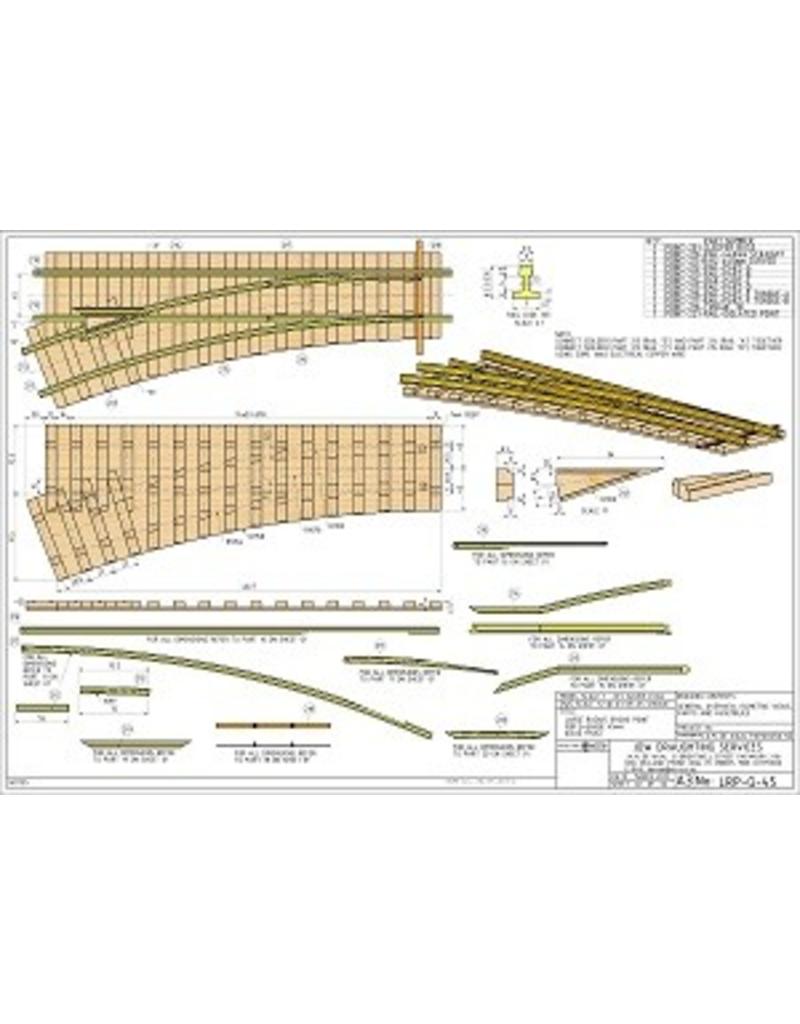

De CD bevat tekeningen in Solid Works formaat, E-draw formaat en als pdf-bestanden. Er zijn variaties met vast en beweegbaar puntstuk getekend voor wissels met een boogstraal van 1200 mm.

Opmerkingen
